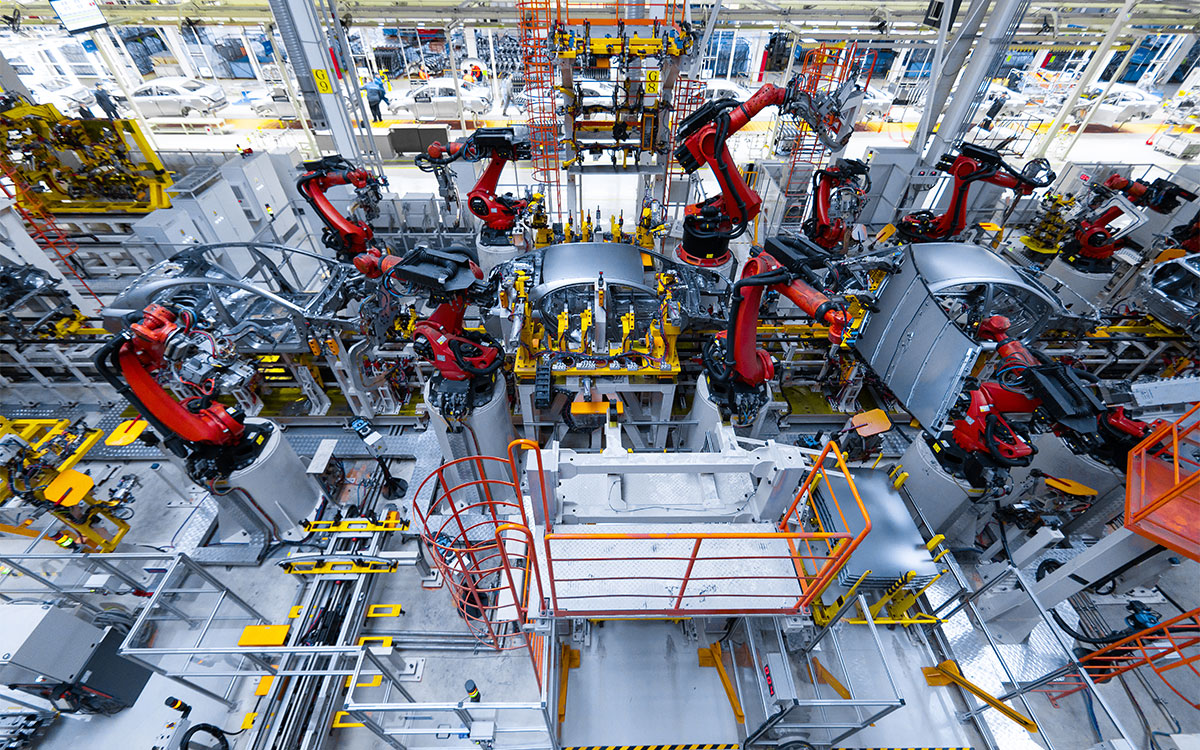

Những thuật ngữ quan trọng trong FAT bạn cần biết

FAT giúp chủ đầu tư, nhà thầu, nhà cung cấp và đơn vị tư vấn xác nhận rằng thiết bị hoặc hệ thống đã được chế tạo, lắp ráp, lập trình và kiểm tra đúng theo yêu cầu trước khi được vận chuyển đến công trường.

FAT là viết tắt của Factory Acceptance Test, thường được dịch là kiểm tra nghiệm thu tại nhà máy. Đây là quá trình kiểm tra thiết bị, máy móc, tủ điện, hệ thống điều khiển hoặc cụm dây chuyền ngay tại xưởng của nhà sản xuất trước khi giao hàng. Mục tiêu của FAT là phát hiện sớm lỗi kỹ thuật, sai khác thiết kế, thiếu hạng mục, vấn đề vận hành hoặc rủi ro tích hợp để xử lý trước khi thiết bị được đưa đến địa điểm lắp đặt thực tế.

Để tham gia, chuẩn bị hoặc đánh giá FAT hiệu quả, bạn cần hiểu rõ các thuật ngữ chuyên môn thường gặp. Những thuật ngữ này không chỉ xuất hiện trong tài liệu kỹ thuật mà còn được dùng trong biên bản kiểm tra, checklist, bản vẽ, hợp đồng, báo cáo lỗi và các cuộc họp giữa các bên. Nếu không nắm được ý nghĩa của chúng, việc theo dõi FAT sẽ dễ bị thụ động, thiếu chính xác hoặc bỏ sót các điểm quan trọng.

Bài viết này của Phòng sạch dược phẩm VCR tổng hợp và giải thích những thuật ngữ quan trọng trong FAT theo cách dễ hiểu, có hệ thống và phù hợp với người làm kỹ thuật, quản lý dự án, QA/QC, mua hàng kỹ thuật, vận hành nhà máy hoặc chủ đầu tư đang chuẩn bị nghiệm thu thiết bị.

FAT là gì?

FAT - Factory Acceptance Test là quá trình kiểm tra và nghiệm thu thiết bị hoặc hệ thống tại nhà máy sản xuất trước khi giao đến công trường. FAT thường được thực hiện sau khi thiết bị đã hoàn tất chế tạo, lắp ráp, đấu nối, cài đặt phần mềm, kiểm tra nội bộ và sẵn sàng trình khách hàng nghiệm thu.

Trong FAT, các bên liên quan sẽ kiểm tra thiết bị dựa trên tài liệu đã được phê duyệt như bản vẽ, thông số kỹ thuật, hợp đồng, tiêu chuẩn áp dụng, quy trình kiểm tra và danh sách tiêu chí nghiệm thu. Nếu thiết bị đạt yêu cầu, khách hàng có thể chấp thuận cho đóng gói, vận chuyển và chuyển sang các giai đoạn tiếp theo như lắp đặt, SAT, chạy thử hoặc bàn giao.

FAT không chỉ đơn giản là “xem máy chạy được hay không”. Một quy trình FAT đầy đủ có thể bao gồm kiểm tra ngoại quan, kiểm tra kích thước, kiểm tra vật liệu, kiểm tra nhãn mác, kiểm tra linh kiện, kiểm tra đấu nối điện, kiểm tra tín hiệu I/O, kiểm tra logic điều khiển, kiểm tra an toàn, kiểm tra chức năng, kiểm tra hiệu suất mô phỏng, kiểm tra tài liệu và xác nhận các điểm chưa phù hợp.

SAT là gì và khác FAT như thế nào?

SAT - Site Acceptance Test là kiểm tra nghiệm thu tại công trường hoặc tại địa điểm lắp đặt thực tế. Nếu FAT được thực hiện tại xưởng của nhà sản xuất, thì SAT được thực hiện sau khi thiết bị đã được vận chuyển, lắp đặt, đấu nối với hệ thống thực tế và sẵn sàng kiểm tra trong môi trường vận hành thật.

FAT tập trung vào việc xác nhận thiết bị được chế tạo đúng yêu cầu trước khi giao hàng. SAT tập trung vào việc xác nhận thiết bị hoạt động đúng sau khi lắp đặt tại site. Trong nhiều dự án, FAT giúp giảm rủi ro cho SAT. Nếu FAT được thực hiện kỹ, các lỗi lớn thường được phát hiện sớm và xử lý tại nhà máy, tránh việc phải sửa chữa phức tạp tại công trường.

Ví dụ, một tủ điều khiển có thể được FAT tại xưởng để kiểm tra đấu nối, PLC, HMI, tín hiệu mô phỏng và logic liên động. Khi tủ được đưa đến nhà máy, SAT sẽ kiểm tra việc kết nối với motor, cảm biến, van, hệ thống điện, mạng truyền thông và điều kiện vận hành thực tế.

• ITP - Inspection and Test Plan

ITP - Inspection and Test Plan là kế hoạch kiểm tra và thử nghiệm. Đây là tài liệu rất quan trọng trong FAT, quy định các hạng mục cần kiểm tra, tiêu chuẩn chấp nhận, phương pháp kiểm tra, tần suất kiểm tra, hồ sơ cần lập và trách nhiệm của từng bên.

Một ITP tốt sẽ trả lời các câu hỏi: kiểm tra cái gì, kiểm tra khi nào, ai kiểm tra, tiêu chuẩn nào được áp dụng, kết quả như thế nào thì đạt, nếu không đạt thì xử lý ra sao. Trong dự án có yêu cầu quản lý chất lượng nghiêm ngặt, ITP thường phải được khách hàng hoặc tư vấn phê duyệt trước khi tiến hành FAT.

ITP có thể bao gồm nhiều mốc kiểm tra khác nhau như kiểm tra vật tư đầu vào, kiểm tra trong quá trình chế tạo, kiểm tra sau lắp ráp, kiểm tra điện, kiểm tra áp lực, kiểm tra chức năng, kiểm tra chạy thử và kiểm tra tài liệu cuối cùng.

• FAT Protocol

FAT Protocol là quy trình hoặc kịch bản kiểm tra FAT đã được chuẩn hóa cho một thiết bị hoặc hệ thống cụ thể. Nếu ITP là kế hoạch tổng thể, FAT Protocol thường chi tiết hơn về từng bước thực hiện kiểm tra.

Trong FAT Protocol, mỗi hạng mục kiểm tra thường có mô tả thao tác, điều kiện ban đầu, thiết bị đo cần dùng, giá trị kỳ vọng, kết quả thực tế, tiêu chí đạt/không đạt và phần xác nhận của các bên. Đây là tài liệu dùng trực tiếp trong buổi nghiệm thu.

Ví dụ, trong FAT Protocol của một hệ thống điều khiển, có thể có các bước như: bật nguồn tủ, kiểm tra điện áp đầu vào, xác nhận trạng thái đèn báo, kiểm tra từng tín hiệu digital input, kiểm tra từng tín hiệu digital output, mô phỏng tín hiệu analog, kiểm tra cảnh báo, kiểm tra nút dừng khẩn cấp, kiểm tra logic liên động và xác nhận hiển thị trên HMI.

• Checklist FAT

Checklist FAT là danh sách các mục cần kiểm tra trong quá trình FAT. Checklist có thể là một phần của FAT Protocol hoặc là tài liệu độc lập dùng để đảm bảo không bỏ sót hạng mục quan trọng.

Checklist thường được trình bày dưới dạng bảng, gồm các cột như số thứ tự, nội dung kiểm tra, tiêu chuẩn chấp nhận, kết quả, ghi chú và chữ ký xác nhận. Với các thiết bị phức tạp, checklist giúp nhóm FAT kiểm soát tiến độ và tính đầy đủ của quá trình nghiệm thu.

Một checklist FAT phổ biến có thể bao gồm: kiểm tra tên thiết bị, model, serial number, kích thước, vật liệu, lớp sơn, nhãn cảnh báo, phụ kiện đi kèm, bản vẽ hoàn công, chứng chỉ vật liệu, chứng chỉ hiệu chuẩn, hướng dẫn vận hành, sơ đồ điện, danh mục linh kiện, biên bản kiểm tra nội bộ và các lỗi tồn đọng.

• Acceptance Criteria - Tiêu chí chấp nhận

Acceptance Criteria là tiêu chí dùng để xác định thiết bị hoặc hệ thống có đạt yêu cầu nghiệm thu hay không. Đây là một trong những phần quan trọng nhất của FAT, vì nếu tiêu chí không rõ ràng, các bên rất dễ tranh luận khi có sai khác.

Tiêu chí chấp nhận có thể dựa trên hợp đồng, thông số kỹ thuật, bản vẽ đã phê duyệt, tiêu chuẩn ngành, tiêu chuẩn an toàn, quy định pháp lý hoặc yêu cầu vận hành của khách hàng. Tiêu chí càng cụ thể thì việc nghiệm thu càng minh bạch.

Ví dụ, thay vì ghi “máy chạy ổn định”, tiêu chí tốt hơn là “máy vận hành liên tục trong 2 giờ ở tốc độ 80% công suất thiết kế, không phát sinh cảnh báo nghiêm trọng, không rò rỉ dầu, không rung bất thường và không có lỗi dừng máy ngoài kế hoạch”.

• Punch List

Punch List là danh sách các điểm chưa phù hợp, các lỗi nhỏ, hạng mục cần hoàn thiện hoặc các vấn đề được ghi nhận trong quá trình FAT nhưng chưa nhất thiết làm dừng nghiệm thu toàn bộ.

Punch List có thể bao gồm lỗi kỹ thuật, thiếu tài liệu, thiếu nhãn, sai màu sơn, chưa cập nhật bản vẽ, thiếu phụ kiện, cần chỉnh sửa phần mềm, cần thay đổi hiển thị HMI hoặc cần bổ sung cảnh báo. Mỗi mục trong Punch List nên có người phụ trách, thời hạn hoàn thành và trạng thái xử lý.

Trong nhiều dự án, nếu các lỗi trong Punch List không ảnh hưởng nghiêm trọng đến an toàn, chức năng chính hoặc khả năng vận chuyển, khách hàng có thể chấp thuận FAT có điều kiện. Tuy nhiên, các mục này phải được đóng trước SAT, trước bàn giao hoặc trước mốc thanh toán tiếp theo tùy theo thỏa thuận.

• NCR - Non-Conformance Report

NCR - Non-Conformance Report là báo cáo không phù hợp. Khác với Punch List thường bao gồm cả lỗi nhỏ và hạng mục cần hoàn thiện, NCR thường được dùng cho các sai lệch nghiêm trọng hơn so với yêu cầu kỹ thuật, tiêu chuẩn hoặc hợp đồng.

Một NCR có thể được phát hành khi vật liệu không đúng yêu cầu, thiết bị không đạt thông số, kết cấu sai bản vẽ, linh kiện khác với danh mục đã phê duyệt, kết quả test không đạt hoặc quy trình chế tạo không tuân thủ tiêu chuẩn.

NCR cần nêu rõ nội dung không phù hợp, bằng chứng, yêu cầu gốc, nguyên nhân sơ bộ, hành động khắc phục, người chịu trách nhiệm và kết quả xác nhận sau khi xử lý. Trong quản lý chất lượng, NCR là công cụ quan trọng để đảm bảo các sai lệch được ghi nhận chính thức và không bị xử lý cảm tính.

• Deviation - Sai lệch

Deviation là sự sai lệch so với yêu cầu ban đầu, nhưng không phải lúc nào cũng đồng nghĩa với lỗi nghiêm trọng. Một sai lệch có thể được chấp nhận nếu được đánh giá là không ảnh hưởng đến an toàn, hiệu năng, độ bền, khả năng vận hành hoặc yêu cầu pháp lý.

Ví dụ, nhà cung cấp sử dụng một model cảm biến tương đương do model cũ hết hàng. Nếu cảm biến mới có thông số bằng hoặc tốt hơn, tương thích với hệ thống và được khách hàng phê duyệt, đây có thể được xem là deviation được chấp thuận.

Tuy nhiên, mọi deviation nên được ghi nhận bằng văn bản. Việc tự ý thay đổi thiết kế, vật tư hoặc cấu hình mà không thông báo có thể dẫn đến tranh chấp nghiệm thu, chậm tiến độ hoặc rủi ro khi vận hành.

• Concession - Chấp thuận ngoại lệ

Concession là sự chấp thuận của khách hàng hoặc bên có thẩm quyền cho phép sử dụng, giao hàng hoặc tiếp tục xử lý một hạng mục dù có sai lệch so với yêu cầu ban đầu.
Concession thường áp dụng khi sai lệch đã được đánh giá và được xác nhận là không ảnh hưởng nghiêm trọng đến mục đích sử dụng. Tuy nhiên, concession không nên bị hiểu là bỏ qua chất lượng. Đây là một quyết định có kiểm soát, cần có căn cứ kỹ thuật và phê duyệt rõ ràng.

Ví dụ, một vết xước nhỏ trên bề mặt không ảnh hưởng đến chức năng và nằm ở vị trí không quan trọng có thể được chấp thuận ngoại lệ. Ngược lại, sai lệch liên quan đến an toàn điện, chịu áp, vật liệu tiếp xúc sản phẩm hoặc logic bảo vệ thường không nên được concession nếu chưa đánh giá rất kỹ.

• Witness Point

Witness Point là điểm kiểm tra mà khách hàng, tư vấn hoặc bên thứ ba có quyền chứng kiến. Khi đến Witness Point, nhà cung cấp cần thông báo để bên liên quan tham gia quan sát hoặc xác nhận. Tuy nhiên, nếu bên được mời không tham dự trong thời gian quy định, nhà cung cấp có thể được phép tiếp tục công việc theo thỏa thuận trong ITP.

Trong FAT, Witness Point thường áp dụng cho các bước kiểm tra quan trọng nhưng không bắt buộc phải dừng hoàn toàn nếu khách hàng vắng mặt. Ví dụ: kiểm tra vận hành không tải, kiểm tra chức năng cơ bản, kiểm tra tín hiệu hoặc kiểm tra đóng gói.

• Hold Point

Hold Point là điểm dừng bắt buộc. Khi đến Hold Point, nhà cung cấp không được tiếp tục bước tiếp theo nếu chưa có sự kiểm tra, xác nhận hoặc phê duyệt của bên có thẩm quyền.

Hold Point thường áp dụng cho các hạng mục quan trọng ảnh hưởng đến chất lượng, an toàn hoặc khả năng kiểm tra về sau. Ví dụ: kiểm tra mối hàn trước khi sơn phủ, kiểm tra áp lực trước khi cách nhiệt, kiểm tra đấu nối trước khi cấp điện, hoặc FAT cuối cùng trước khi đóng gói và giao hàng.

Việc phân biệt Witness Point và Hold Point rất quan trọng. Nếu không hiểu đúng, dự án có thể bị chậm tiến độ hoặc phát sinh tranh cãi về quyền tiếp tục công việc.

• Pre-FAT

Pre-FAT là kiểm tra nội bộ trước FAT chính thức. Đây thường là bước do nhà sản xuất hoặc nhà cung cấp thực hiện để tự rà soát thiết bị trước khi mời khách hàng đến nghiệm thu.

Pre-FAT giúp giảm rủi ro thất bại trong FAT chính thức. Nếu nhà cung cấp chưa kiểm tra nội bộ kỹ mà đã mời khách hàng đến FAT, các lỗi cơ bản như sai nhãn, thiếu tài liệu, lỗi đấu dây, lỗi phần mềm hoặc thiết bị chưa hoàn thiện có thể làm mất uy tín và kéo dài tiến độ.

Một Pre-FAT nghiêm túc thường sử dụng gần như cùng một checklist với FAT chính thức. Nhà cung cấp nên tự ghi nhận lỗi, sửa lỗi và chỉ mời khách hàng khi thiết bị đã sẵn sàng.

• Dry Run

Dry Run là chạy thử khô hoặc chạy thử không tải, tùy ngữ cảnh. Trong FAT, Dry Run thường được hiểu là vận hành thiết bị mà chưa đưa nguyên liệu thật, sản phẩm thật hoặc điều kiện tải thật vào hệ thống.

Dry Run giúp kiểm tra chuyển động, trình tự vận hành, logic điều khiển, trạng thái cảm biến, tín hiệu cảnh báo, cơ cấu an toàn và giao diện vận hành mà không gây rủi ro cho sản phẩm hoặc vật liệu. Với các dây chuyền phức tạp, Dry Run là bước quan trọng trước khi thử tải hoặc thử với điều kiện gần thực tế hơn.

Tuy nhiên, cần lưu ý rằng Dry Run không thay thế hoàn toàn kiểm tra hiệu suất thực tế. Một thiết bị chạy tốt khi không tải vẫn có thể gặp vấn đề khi vận hành với tải thật, nguyên liệu thật hoặc điều kiện môi trường thực tế.

• Load Test

Load Test là thử nghiệm có tải. Trong FAT, Load Test được dùng để đánh giá khả năng hoạt động của thiết bị khi chịu tải theo yêu cầu. Tải có thể là tải cơ khí, tải điện, tải áp suất, tải nhiệt, tải lưu lượng hoặc tải sản phẩm tùy loại thiết bị.

Ví dụ, một băng tải có thể được Load Test với tải mô phỏng để kiểm tra tốc độ, độ ổn định, độ rung, dòng motor và khả năng dừng khẩn cấp. Một UPS có thể được Load Test để kiểm tra khả năng cấp điện cho tải trong thời gian quy định. Một bơm có thể được thử với lưu lượng và áp suất gần điều kiện thiết kế.

Load Test giúp xác nhận thiết bị không chỉ “chạy được” mà còn “chạy được trong điều kiện làm việc mong muốn”.

• Functional Test

Functional Test là kiểm tra chức năng. Đây là phần cốt lõi của hầu hết các chương trình FAT. Kiểm tra chức năng nhằm xác nhận từng chức năng của thiết bị hoặc hệ thống hoạt động đúng theo thiết kế.

Ví dụ, với một máy đóng gói, Functional Test có thể bao gồm cấp nguồn, khởi động, chạy tự động, chạy bằng tay, dừng thường, dừng khẩn cấp, phát hiện thiếu bao bì, cảnh báo lỗi, đếm sản phẩm, thay đổi tốc độ và lưu công thức vận hành.

Với một hệ thống điều khiển, Functional Test có thể bao gồm kiểm tra logic PLC, màn hình HMI, alarm, interlock, permissive, sequence, trend, data logging và truyền thông với hệ thống cấp trên.

• Performance Test

Performance Test là kiểm tra hiệu suất. Nếu Functional Test trả lời câu hỏi “thiết bị có hoạt động đúng chức năng không”, thì Performance Test trả lời câu hỏi “thiết bị có đạt năng lực, tốc độ, độ chính xác hoặc thông số cam kết không”.

Ví dụ, một máy chiết rót có thể phải đạt tốc độ 120 chai/phút với sai số định lượng trong giới hạn cho phép. Một hệ thống xử lý nước có thể phải đạt lưu lượng thiết kế và chất lượng nước đầu ra theo tiêu chuẩn. Một dây chuyền sản xuất có thể phải đạt sản lượng mục tiêu trong thời gian chạy thử nhất định.

Trong FAT, Performance Test đôi khi bị giới hạn vì điều kiện tại nhà máy sản xuất không giống hoàn toàn điều kiện vận hành thực tế. Vì vậy, cần quy định rõ hiệu suất nào được xác nhận tại FAT, hiệu suất nào sẽ được xác nhận tại SAT hoặc commissioning.

• I/O Test

I/O Test là kiểm tra tín hiệu đầu vào và đầu ra của hệ thống điều khiển. I/O là viết tắt của Input/Output. Đây là thuật ngữ rất phổ biến trong FAT các tủ điện, PLC, SCADA, DCS và hệ thống tự động hóa.

Input có thể là tín hiệu từ nút nhấn, công tắc hành trình, cảm biến mức, cảm biến áp suất, cảm biến nhiệt độ, encoder hoặc tín hiệu từ thiết bị khác. Output có thể là tín hiệu điều khiển đèn, còi, relay, contactor, van điện từ, biến tần, motor hoặc thiết bị chấp hành.

Trong FAT, I/O Test thường được thực hiện bằng cách mô phỏng tín hiệu để kiểm tra PLC nhận đúng địa chỉ, HMI hiển thị đúng trạng thái và output phản hồi đúng logic. I/O Test giúp phát hiện lỗi đấu dây, sai địa chỉ, sai tag, sai kiểu tín hiệu hoặc lỗi lập trình.

• Loop Check

Loop Check là kiểm tra vòng tín hiệu từ thiết bị trường đến hệ thống điều khiển và ngược lại. Trong FAT, Loop Check có thể được thực hiện ở mức mô phỏng nếu thiết bị trường chưa được lắp thật. Trong SAT, Loop Check thường đầy đủ hơn vì tín hiệu được kiểm tra từ cảm biến hoặc thiết bị thực tế ngoài hiện trường.

Ví dụ, một vòng đo áp suất có thể bao gồm cảm biến áp suất, dây tín hiệu, terminal, module analog input, PLC, HMI và alarm liên quan. Loop Check xác nhận rằng khi tín hiệu thay đổi, hệ thống hiển thị đúng giá trị, đúng đơn vị, đúng thang đo và đúng cảnh báo.

Loop Check rất quan trọng trong các hệ thống yêu cầu độ tin cậy cao, vì một lỗi nhỏ về thang đo hoặc đấu nối có thể gây sai lệch vận hành nghiêm trọng.

• Simulation Test

Simulation Test là kiểm tra bằng mô phỏng. Trong FAT, do không phải lúc nào cũng có đủ thiết bị trường, nguyên liệu, tải thật hoặc hệ thống kết nối thực tế, mô phỏng thường được sử dụng để kiểm tra logic điều khiển.

Ví dụ, kỹ sư có thể mô phỏng tín hiệu cảm biến mức đầy để kiểm tra bơm dừng, mô phỏng tín hiệu áp suất cao để kiểm tra van xả mở, hoặc mô phỏng lỗi motor để kiểm tra hệ thống báo alarm.

Simulation Test giúp kiểm tra nhiều tình huống bình thường và bất thường một cách an toàn. Tuy nhiên, kết quả mô phỏng cần được hiểu đúng: nó xác nhận logic phản hồi của hệ thống trong điều kiện giả lập, nhưng chưa thay thế hoàn toàn kiểm tra thực tế tại site.

• Interlock

Interlock là liên động bảo vệ hoặc điều kiện khóa liên động. Đây là một thuật ngữ rất quan trọng trong FAT hệ thống máy móc và tự động hóa. Interlock đảm bảo thiết bị chỉ được phép hoạt động khi các điều kiện an toàn hoặc điều kiện quy trình đã được đáp ứng.

Ví dụ, motor không được phép chạy nếu cửa bảo vệ đang mở. Bơm không được phép chạy nếu mức bồn quá thấp. Gia nhiệt không được phép bật nếu quạt tuần hoàn chưa chạy. Van không được phép mở nếu áp suất vượt giới hạn an toàn.

Kiểm tra interlock trong FAT giúp đảm bảo hệ thống không chỉ vận hành đúng mà còn vận hành an toàn. Các lỗi interlock có thể gây hư hỏng thiết bị, nguy hiểm cho người vận hành hoặc ảnh hưởng nghiêm trọng đến quy trình sản xuất.

• Permissive

Permissive là điều kiện cho phép khởi động hoặc cho phép thực hiện một hành động. Permissive gần với interlock nhưng thường được hiểu là nhóm điều kiện phải thỏa mãn trước khi thiết bị được phép bắt đầu hoạt động.

Ví dụ, một bơm chỉ được phép khởi động khi nguồn sẵn sàng, không có lỗi biến tần, van đầu hút mở, mức bồn đủ cao và nút dừng khẩn cấp không bị kích hoạt. Những điều kiện này là permissive.

Nếu permissive không đạt, hệ thống thường không cho phép start và có thể hiển thị lý do trên HMI. Việc kiểm tra permissive trong FAT giúp người vận hành hiểu rõ vì sao thiết bị không chạy và giúp kỹ sư xác nhận logic khởi động đúng.

• Alarm

Alarm là cảnh báo. Trong FAT, kiểm tra alarm nhằm xác nhận hệ thống phát hiện đúng các tình trạng bất thường, hiển thị đúng thông điệp, đúng mức độ ưu tiên và có phản hồi phù hợp.

Alarm có thể là cảnh báo áp suất cao, nhiệt độ thấp, mất tín hiệu, quá dòng, lỗi biến tần, cửa mở, thiếu nguyên liệu, đầy bồn, mất truyền thông hoặc lỗi an toàn. Một hệ thống tốt không chỉ có alarm đầy đủ mà còn phải tránh quá nhiều alarm không cần thiết gây nhiễu cho người vận hành.

Trong FAT, nên kiểm tra nội dung thông báo alarm, thời điểm xuất hiện, cách xác nhận alarm, lịch sử alarm và hành động hệ thống khi alarm xảy ra.

• Trip

Trip là trạng thái dừng bảo vệ. Khi một điều kiện nguy hiểm hoặc lỗi nghiêm trọng xảy ra, hệ thống có thể trip để dừng thiết bị nhằm bảo vệ người, máy móc hoặc quy trình.

Ví dụ, motor trip do quá tải, máy nén trip do áp suất cao, hệ thống gia nhiệt trip do quá nhiệt, hoặc dây chuyền trip do kích hoạt emergency stop. Trip thường nghiêm trọng hơn alarm thông thường vì nó làm thiết bị dừng hoặc chuyển sang trạng thái an toàn.

Trong FAT, kiểm tra trip cần rất cẩn trọng. Phải xác nhận điều kiện gây trip, phản ứng của thiết bị, thông báo hiển thị, khả năng reset và yêu cầu khởi động lại sau trip.

• E-Stop - Emergency Stop

E-Stop - Emergency Stop là nút dừng khẩn cấp. Đây là một thành phần an toàn quan trọng trong máy móc và dây chuyền sản xuất. Khi E-Stop được kích hoạt, thiết bị phải dừng theo logic an toàn đã thiết kế.

Trong FAT, E-Stop thường được kiểm tra ở từng vị trí nút, từng vùng an toàn và từng chế độ vận hành. Nhóm FAT cần xác nhận rằng khi nhấn E-Stop, thiết bị dừng đúng cách, năng lượng nguy hiểm được kiểm soát, cảnh báo hiển thị đúng và hệ thống chỉ có thể khởi động lại sau khi E-Stop được nhả và reset theo trình tự an toàn.

Không nên xem nhẹ kiểm tra E-Stop. Đây là hạng mục liên quan trực tiếp đến an toàn con người.

• HMI

HMI - Human Machine Interface là giao diện người - máy. HMI thường là màn hình cảm ứng hoặc phần mềm giao diện cho phép người vận hành giám sát, điều khiển, thay đổi thông số, xem cảnh báo và theo dõi trạng thái thiết bị.

Trong FAT, kiểm tra HMI bao gồm giao diện màn hình, bố cục, ngôn ngữ, tag hiển thị, đơn vị đo, trạng thái thiết bị, nút điều khiển, phân quyền người dùng, alarm, trend, recipe, lịch sử vận hành và các thông báo hướng dẫn.

Một HMI tốt giúp người vận hành dễ hiểu, dễ thao tác và giảm lỗi vận hành. Ngược lại, HMI thiết kế kém có thể khiến thiết bị đúng kỹ thuật nhưng khó sử dụng trong thực tế.

• PLC

PLC - Programmable Logic Controller là bộ điều khiển logic lập trình được. PLC là “bộ não” của nhiều hệ thống tự động hóa, nhận tín hiệu đầu vào, xử lý chương trình điều khiển và xuất tín hiệu điều khiển thiết bị.

Trong FAT, PLC được kiểm tra thông qua I/O Test, Functional Test, Simulation Test, kiểm tra logic interlock, permissive, sequence, alarm, truyền thông và khả năng phục hồi sau lỗi. Với các dự án quan trọng, khách hàng có thể yêu cầu sao lưu chương trình PLC, kiểm tra version phần mềm và quản lý thay đổi chương trình.

PLC thường liên quan trực tiếp đến hiệu quả vận hành và an toàn hệ thống, vì vậy mọi thay đổi sau FAT nên được kiểm soát bằng quy trình quản lý thay đổi.

• SCADA và DCS

SCADA - Supervisory Control and Data Acquisition là hệ thống giám sát, điều khiển và thu thập dữ liệu. DCS - Distributed Control System là hệ thống điều khiển phân tán, thường dùng trong các nhà máy quy trình lớn như hóa chất, dầu khí, điện, nước, dược phẩm hoặc thực phẩm.

Trong FAT, SCADA/DCS có thể được kiểm tra về giao diện đồ họa, truyền thông dữ liệu, alarm, trend, historian, phân quyền, báo cáo, điều khiển từ xa, dữ liệu tag, trạng thái thiết bị và tích hợp với PLC hoặc thiết bị trường.

Với các hệ thống lớn, FAT cho SCADA/DCS có thể diễn ra riêng trước khi tích hợp tại site. Việc kiểm tra kỹ ở giai đoạn này giúp giảm lỗi truyền thông và lỗi cấu hình khi triển khai thực tế.

• Tag Number

Tag Number là mã định danh của thiết bị, tín hiệu hoặc phần tử trong hệ thống. Tag giúp các bên thống nhất cách gọi một thiết bị trên bản vẽ, danh mục thiết bị, chương trình PLC, HMI, SCADA, sơ đồ điện và hồ sơ bảo trì.

Ví dụ, một bơm có thể có tag P-101, một van điều khiển có tag XV-201, một cảm biến áp suất có tag PT-301. Trong FAT, kiểm tra tag giúp đảm bảo thiết bị thực tế, bản vẽ, nhãn mác và phần mềm điều khiển khớp nhau.

Sai tag có thể gây nhầm lẫn khi vận hành, bảo trì hoặc xử lý sự cố. Vì vậy, đây là hạng mục tưởng nhỏ nhưng rất quan trọng.

• Nameplate

Nameplate là bảng tên thiết bị. Nameplate thường thể hiện các thông tin như nhà sản xuất, model, serial number, công suất, điện áp, dòng điện, áp suất thiết kế, nhiệt độ làm việc, năm sản xuất, tiêu chuẩn áp dụng hoặc các thông tin bắt buộc khác.

Trong FAT, kiểm tra nameplate giúp xác nhận thiết bị đúng chủng loại, đúng thông số và có khả năng truy xuất nguồn gốc. Với thiết bị chịu áp, thiết bị điện, motor, bơm, van hoặc thiết bị an toàn, thông tin trên nameplate đặc biệt quan trọng.

Nameplate cần bền, rõ ràng, đúng vị trí và phù hợp với yêu cầu dự án.

• As-Built Drawing

As-Built Drawing là bản vẽ hoàn công, phản ánh tình trạng thực tế sau khi thiết bị đã được chế tạo, lắp ráp hoặc chỉnh sửa. Trong FAT, nếu có thay đổi so với bản vẽ ban đầu, nhà cung cấp cần cập nhật bản vẽ As-Built để khách hàng lưu hồ sơ.

Bản vẽ As-Built có thể bao gồm sơ đồ điện, bản vẽ cơ khí, bản vẽ lắp đặt, sơ đồ P&ID, sơ đồ khí nén, sơ đồ thủy lực, bố trí thiết bị, danh sách terminal hoặc layout tủ điện.

Nếu bản vẽ không cập nhật đúng thực tế, đội lắp đặt và bảo trì sau này sẽ gặp khó khăn. Do đó, kiểm tra tài liệu As-Built là một phần quan trọng của FAT, không chỉ là thủ tục giấy tờ.

• BOM - Bill of Materials

BOM - Bill of Materials là danh mục vật tư, linh kiện hoặc thành phần cấu thành thiết bị. BOM giúp khách hàng xác nhận nhà cung cấp đã sử dụng đúng vật tư theo thiết kế hoặc theo danh mục đã phê duyệt.

Trong FAT, BOM có thể được kiểm tra đối chiếu với linh kiện thực tế, nhãn thiết bị, chứng chỉ xuất xưởng và tài liệu kỹ thuật. Với tủ điện, BOM thường bao gồm PLC, module I/O, MCCB, MCB, contactor, relay, nguồn 24VDC, terminal, đèn báo, nút nhấn, biến tần và thiết bị truyền thông.

BOM chính xác cũng rất quan trọng cho bảo trì, mua phụ tùng thay thế và quản lý vòng đời thiết bị.

• Calibration Certificate

Calibration Certificate là chứng chỉ hiệu chuẩn. Các thiết bị đo lường như cảm biến áp suất, đồng hồ nhiệt độ, cân, flowmeter, transmitter, thiết bị đo điện hoặc dụng cụ đo dùng trong FAT có thể cần chứng chỉ hiệu chuẩn còn hiệu lực.

Trong FAT, chứng chỉ hiệu chuẩn giúp đảm bảo kết quả đo là đáng tin cậy. Nếu một thiết bị đo không được hiệu chuẩn hoặc quá hạn hiệu chuẩn, kết quả test có thể bị nghi ngờ.

Đối với các ngành yêu cầu cao như dược phẩm, thực phẩm, phòng sạch, bán dẫn hoặc năng lượng, hồ sơ hiệu chuẩn có thể là điều kiện bắt buộc trong nghiệm thu.

• Traceability

Traceability là khả năng truy xuất nguồn gốc. Trong FAT, truy xuất nguồn gốc giúp xác định vật liệu, linh kiện, chứng chỉ, lô sản xuất, nhà cung cấp, ngày kiểm tra và người thực hiện.

Traceability đặc biệt quan trọng với vật liệu tiếp xúc sản phẩm, thiết bị chịu áp, linh kiện an toàn, cảm biến quan trọng hoặc các bộ phận có yêu cầu chứng nhận. Nếu sau này có lỗi hoặc cần bảo trì, traceability giúp xác định nhanh phạm vi ảnh hưởng.

Một hệ thống hồ sơ tốt phải cho phép truy từ thiết bị thực tế về chứng chỉ và từ chứng chỉ về đúng thiết bị thực tế.

• Final Documentation

Final Documentation là bộ hồ sơ cuối cùng bàn giao cho khách hàng. Trong FAT, việc kiểm tra hồ sơ cuối cùng thường là một hạng mục quan trọng trước khi chấp thuận giao hàng hoặc trước khi hoàn tất thanh toán.

Bộ hồ sơ này có thể bao gồm bản vẽ As-Built, hướng dẫn vận hành, hướng dẫn bảo trì, chứng chỉ vật liệu, chứng chỉ hiệu chuẩn, chứng chỉ xuất xưởng, báo cáo FAT, Punch List, NCR, danh mục phụ tùng, BOM, datasheet, manual thiết bị, phần mềm backup và các biên bản kiểm tra.

Nhiều dự án bị chậm bàn giao không phải vì thiết bị không chạy, mà vì hồ sơ không đầy đủ. Do đó, cần xem tài liệu là một phần của sản phẩm, không phải phần phụ.

• FAT Report

FAT Report là báo cáo tổng hợp kết quả kiểm tra nghiệm thu tại nhà máy. Sau khi FAT hoàn tất, báo cáo này được dùng làm bằng chứng chính thức về những gì đã kiểm tra, kết quả ra sao, ai tham dự và các điểm nào còn tồn tại.

Một FAT Report tốt thường có thông tin dự án, tên thiết bị, địa điểm FAT, thời gian FAT, thành phần tham dự, tài liệu tham chiếu, kết quả từng hạng mục, hình ảnh, dữ liệu đo, Punch List, NCR nếu có, kết luận nghiệm thu và chữ ký xác nhận.

FAT Report cần rõ ràng, có cấu trúc và dễ truy xuất. Đây là tài liệu quan trọng nếu sau này phát sinh tranh chấp hoặc cần xác minh phạm vi nghiệm thu.

• Release for Shipment

Release for Shipment là chấp thuận cho giao hàng. Sau khi FAT đạt yêu cầu hoặc đạt có điều kiện, khách hàng có thể phát hành xác nhận cho phép nhà cung cấp đóng gói và vận chuyển thiết bị đến công trường.

Tuy nhiên, Release for Shipment không phải lúc nào cũng đồng nghĩa với nghiệm thu cuối cùng. Trong nhiều hợp đồng, thiết bị vẫn phải trải qua SAT, commissioning, chạy thử hiệu năng và bàn giao chính thức sau khi lắp đặt.

Trước khi đồng ý Release for Shipment, khách hàng nên kiểm tra rõ các điểm tồn đọng, điều kiện giao hàng, tình trạng đóng gói, hồ sơ đi kèm, bảo hiểm, phụ kiện, phụ tùng và cam kết xử lý Punch List.

• Commissioning

Commissioning là quá trình chạy thử, kiểm tra, điều chỉnh và đưa hệ thống vào trạng thái sẵn sàng vận hành thực tế tại công trường. Commissioning thường diễn ra sau lắp đặt và sau SAT hoặc song song với các bước kiểm tra tại site.

Trong khi FAT kiểm tra thiết bị tại nhà máy, commissioning kiểm tra toàn bộ hệ thống trong điều kiện lắp đặt thật. Giai đoạn này có thể bao gồm cấp nguồn, kiểm tra quay motor, kiểm tra chiều van, kiểm tra liên động thực tế, chạy thử không tải, chạy thử có tải, tối ưu thông số và huấn luyện vận hành.

FAT tốt giúp commissioning thuận lợi hơn, nhưng không thể thay thế commissioning.

• Qualification: IQ, OQ, PQ

Trong các ngành như dược phẩm, thiết bị y tế, thực phẩm chức năng hoặc các môi trường có yêu cầu tuân thủ nghiêm ngặt, bạn có thể gặp các thuật ngữ IQ, OQ, PQ.

IQ - Installation Qualification là thẩm định lắp đặt, xác nhận thiết bị được lắp đặt đúng yêu cầu. OQ - Operational Qualification là thẩm định vận hành, xác nhận thiết bị hoạt động đúng trong các phạm vi vận hành đã định. PQ - Performance Qualification là thẩm định hiệu năng, xác nhận thiết bị tạo ra kết quả ổn định trong điều kiện vận hành thực tế.

FAT có thể cung cấp dữ liệu đầu vào cho IQ/OQ/PQ, nhưng không nên nhầm lẫn FAT với toàn bộ quy trình thẩm định. FAT thường diễn ra trước khi thiết bị đến site, còn IQ/OQ/PQ thường diễn ra sau khi thiết bị đã lắp đặt trong môi trường sử dụng thực tế.

• URS, FDS và SDS

URS - User Requirement Specification là tài liệu yêu cầu người dùng. Đây là tài liệu mô tả khách hàng cần hệ thống làm gì, đạt tiêu chuẩn gì, vận hành ra sao và đáp ứng yêu cầu nào.

FDS - Functional Design Specification là tài liệu đặc tả thiết kế chức năng, mô tả hệ thống sẽ đáp ứng URS bằng các chức năng cụ thể như thế nào.

SDS - Software Design Specification hoặc System Design Specification là tài liệu đặc tả thiết kế phần mềm hoặc thiết kế hệ thống, đi sâu hơn vào cấu trúc, logic, chương trình, giao diện và phương thức triển khai.

Trong FAT, các tài liệu này thường được dùng làm căn cứ kiểm tra. Nếu URS, FDS và SDS không rõ ràng, FAT rất dễ biến thành một buổi kiểm tra cảm tính. Ngược lại, nếu các tài liệu này được xây dựng tốt, FAT sẽ có cơ sở rõ ràng để xác nhận từng yêu cầu.

• Change Control

Change Control là kiểm soát thay đổi. Trong quá trình chế tạo và FAT, có thể phát sinh nhu cầu thay đổi thiết kế, linh kiện, phần mềm, giao diện, logic hoặc tài liệu. Change Control giúp đảm bảo mọi thay đổi được đánh giá, phê duyệt, thực hiện và ghi nhận đúng cách.

Nếu không có kiểm soát thay đổi, một chỉnh sửa nhỏ trong FAT có thể gây ảnh hưởng lớn đến vận hành sau này. Ví dụ, thay đổi logic dừng máy có thể ảnh hưởng đến an toàn; thay đổi thang đo cảm biến có thể ảnh hưởng đến cảnh báo; thay đổi model linh kiện có thể ảnh hưởng đến phụ tùng dự phòng.

Trong FAT chuyên nghiệp, mọi thay đổi quan trọng sau khi tài liệu đã phê duyệt nên được ghi nhận bằng biên bản hoặc biểu mẫu change request.

• Risk Assessment

Risk Assessment là đánh giá rủi ro. Trong FAT, đánh giá rủi ro giúp xác định những chức năng, thiết bị hoặc tình huống cần kiểm tra kỹ hơn vì có ảnh hưởng lớn đến an toàn, chất lượng sản phẩm, môi trường, tiến độ hoặc chi phí.

Không phải mọi hạng mục đều có mức rủi ro như nhau. Một nhãn thiết bị sai có thể cần sửa, nhưng một logic E-Stop sai có thể gây nguy hiểm nghiêm trọng. Một cảnh báo phụ thiếu có thể xử lý sau, nhưng một interlock bảo vệ bơm thiếu có thể làm hỏng thiết bị.

Cách tiếp cận dựa trên rủi ro giúp FAT tập trung vào những điểm quan trọng nhất thay vì chỉ kiểm tra theo danh sách một cách máy móc.

Các lỗi thường gặp khi không hiểu thuật ngữ FAT

Khi các bên không hiểu thống nhất thuật ngữ FAT, nhiều vấn đề có thể phát sinh. Nhà cung cấp có thể nghĩ rằng chỉ cần máy chạy là đạt, trong khi khách hàng yêu cầu đầy đủ tài liệu, test logic, test an toàn và test hiệu suất. Khách hàng có thể yêu cầu sửa một điểm nhỏ như NCR nghiêm trọng, trong khi thực tế chỉ cần ghi Punch List. Kỹ sư có thể nhầm permissive với interlock, nhầm FAT với SAT, hoặc nhầm simulation test với kiểm tra thực tế.

Một lỗi phổ biến khác là không xác định rõ acceptance criteria trước khi test. Khi tiêu chí không rõ, kết quả “đạt” hay “không đạt” dễ phụ thuộc vào cảm nhận từng người. Điều này làm kéo dài buổi FAT và ảnh hưởng đến quan hệ giữa các bên.

Ngoài ra, nhiều dự án chỉ tập trung vào phần máy móc mà xem nhẹ tài liệu. Đến cuối cùng, thiết bị có thể đã hoàn thiện nhưng không được phép giao hàng vì thiếu chứng chỉ, thiếu bản vẽ As-Built, thiếu FAT Report hoặc chưa đóng Punch List.

Cách chuẩn bị FAT hiệu quả

Để FAT diễn ra hiệu quả, các bên nên chuẩn bị từ sớm thay vì đợi đến ngày nghiệm thu. Trước hết, cần thống nhất phạm vi FAT, tài liệu tham chiếu, tiêu chí chấp nhận và trách nhiệm từng bên. Nhà cung cấp nên thực hiện Pre-FAT nội bộ, hoàn thiện checklist, chuẩn bị dụng cụ đo, cập nhật bản vẽ và đảm bảo thiết bị đã sẵn sàng.

Khách hàng nên xem trước FAT Protocol, xác định các điểm cần chứng kiến, phân loại hạng mục quan trọng và chuẩn bị câu hỏi kỹ thuật. Nếu có yêu cầu đặc biệt về an toàn, hiệu suất, dữ liệu, báo cáo hoặc hồ sơ, cần nêu rõ trước FAT.

Trong buổi FAT, nên ghi nhận kết quả một cách có hệ thống. Mọi lỗi, sai lệch hoặc điểm cần làm rõ nên được đưa vào Punch List, NCR hoặc biên bản phù hợp. Không nên chỉ trao đổi miệng vì dễ quên, dễ hiểu sai và khó truy vết sau này.

Kết luận

FAT là một bước quan trọng giúp giảm rủi ro kỹ thuật, kiểm soát chất lượng và bảo vệ lợi ích của cả khách hàng lẫn nhà cung cấp trước khi thiết bị được giao đến công trường. Để FAT hiệu quả, việc hiểu đúng các thuật ngữ như FAT Protocol, ITP, Acceptance Criteria, Punch List, NCR, Deviation, Witness Point, Hold Point, I/O Test, Loop Check, Interlock, Alarm, E-Stop, As-Built Drawing và Release for Shipment là điều rất cần thiết.

Một buổi FAT thành công không chỉ là buổi kiểm tra thiết bị chạy được. Đó là quá trình xác nhận có bằng chứng rằng thiết bị được chế tạo đúng yêu cầu, vận hành đúng chức năng, đáp ứng tiêu chí nghiệm thu, có hồ sơ đầy đủ và các rủi ro chính đã được kiểm soát. Khi các bên hiểu chung một ngôn ngữ kỹ thuật, FAT sẽ trở nên minh bạch, chuyên nghiệp và hiệu quả hơn.

Nắm vững các thuật ngữ trong FAT không chỉ giúp bạn đọc tài liệu tốt hơn, mà còn giúp bạn đặt câu hỏi đúng, phát hiện vấn đề sớm, đánh giá kết quả chính xác và tham gia nghiệm thu với tư thế chủ động. Đây là nền tảng quan trọng cho bất kỳ ai làm việc trong lĩnh vực kỹ thuật, sản xuất, tự động hóa, quản lý dự án hoặc kiểm soát chất lượng công nghiệp.
